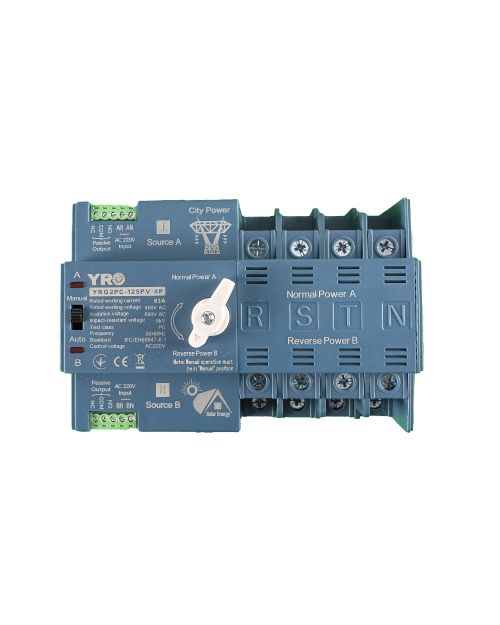

Automatischer Transfer Schalter ATS 4P 63A - Notstromumschalter Hutschiene

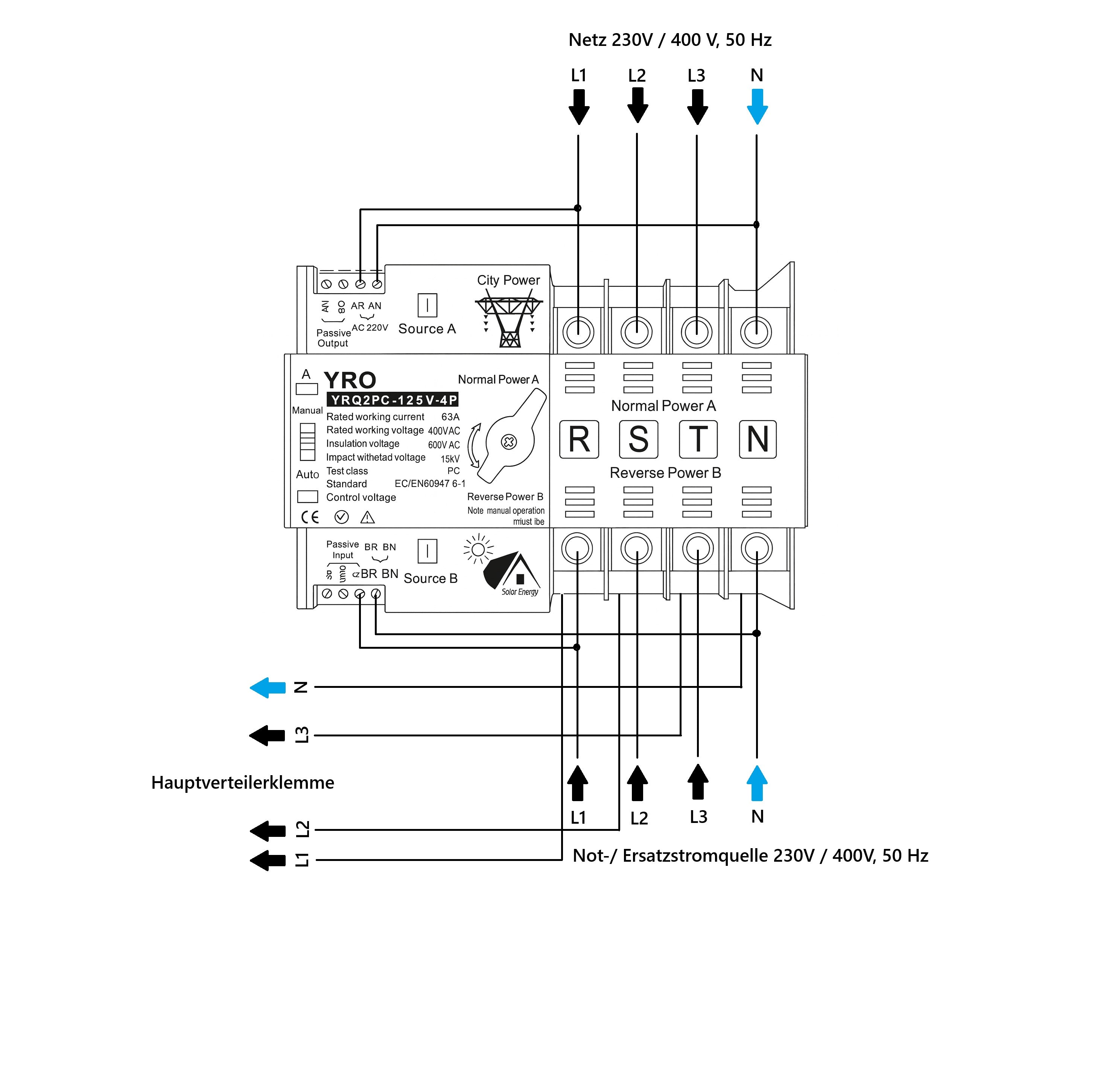

Der ATS (automatische Transferschalter) dient zum Umschalten zwischen zwei Stromquellen. Diese können zum Beispiel das öffentliche Versorgungsnetz als Hauptstromversorgung und eine PV-Anlage als Standby- bzw. Ersatzstromquelle sein. Sobald die Hauptstromversorgung ausfällt, wird automatisch auf die Standby-Stromversorgung umgeschaltet. Dieser Umschaltprozess erfolgt in weniger als 50 ms. Sobald die Hauptstromquelle wieder aktiv ist, schaltet der ATS automatisch zurück. Sollte unter besonderen Umständen keine automatische Umschaltung gewünscht sein, kann auch auf manuelle Umschaltung umgestellt werden.

Der aktuelle Zustand des Schalters wird über entsprechende LEDs angezeigt. Zusätzlich können über zwei 230 V-Kontaktabgriffe externe LEDs zur Zustandsanzeige angeschlossen werden. Mithilfe eines potenzialfreien Kontakts kann sowohl eine Schaltung für den Feuerschutz als auch für den Start eines externen Benzin- oder Dieselgenerators realisiert werden.

Mit diesem System lassen sich beispielsweise vollautomatische Ersatzstromlösungen umsetzen.

Das Gerät verfügt über die notwendige Zertifizierung, um beispielsweise in Deutschland und Österreich eingesetzt zu werden. Auf Wunsch senden wir Ihnen gerne die entsprechende Konformitätsbescheinigung zu.

Maße(B x H x T): 142 x 110 x 76mm
Temperaturbereich: -5°C bis +40°C

Ausführung: 4 poliger ATS (3Phasen + Nulleiter)

Spanungsbereich: 230V / 400V

Frequenzbereich: 50Hz

Netzstrom: 63A

Betriebsarten: Auto / Manuell

zusätzliche Abgriffe: potentialfreier Kontakt, externe Signallampenanschlüsse

ATS Klasse: CB Klasse
Kurzschlussfestigkeit Iq: 50 kA

Bemessungskurzschlussstrom Icn (Effektivwert): 8 kV

Schaltzeit: < 50ms

Zertifizierung: EN 60947-1-1:2017 + AC:2020; EN 60947-4-1:2017 + AC2020
